wajan bolik

Cara Membuat dan merakit Antena Wajan Bolic

BAHAN:

1. Wajan diameter 36″ (semakin besar diametr semakin bagus)

2. PVC paralon tipis diameter 3″ 1 meter

3. Doff 3″ (tutup PVC paralon) 2 buah

4. Aluminium foil

5. Baut + mur ukuran 12 atau 14

6. N Connector female

7. kawat tembaga no.3

8. Double tape + lakban


PERALATAN

1. Penggaris

2. Pisau/ Cutter

3. Solder + timah nya

4. Gergaji besi

PERKIRAAN HARGA


Perkiraan harga yang dikeluarkan untuk membeli bahan WajanBolic adalah kurang dari Rp 100.000,-. Bandingkan jikan Anda harus membeli antenna Grid 24db, yang bikinan local saja mencapai Rp 500.000,- lebih dan yang import bisa mencapai Rp 1.000.000,- lebih. Atau membeli antenna grid local yang harga nya Rp 200.000,- sedangkan yang import bisa mencapai Rp 300.000 lebih.

TAHAP PENGERJAAN

* Siapkan semua bahan dan peralatan yang dibutuhkan.
* Lubangi wajan tepat di tengah wajan tersebut seukuran baut 12 atau 14, cukup satu lubang saja.

Kemudian, ukur diametr wajan, kedalaman wajan dan feeder/ titik focus. Untuk lebih jelas nya silahkan liat gambar di bawah.

Contoh :

Parabolic dish dg D = 70 cm, d = 20 cm maka jarak titik focus dari center dish : F = D^2/(16*d) = 70^2 / (16*20) = 15.3 cm

Pada titik focus tsb dipasang ujung feeder. Untuk mendapatkan gain maksimum.

* Potong PVC paralon sepanjang 30 cm, kemudian beri tanda untuk jarak feeder nya (daerah bebas aluminium foil). Untuk menentukan panjang feeder nya gunakan rumus di atas.
* Beri lubang pada bagian paralon untuk meletakkan N Connector, untuk itu gunakan rumus antenna kaleng. Bias di lihat di http://www.saunalahti.fi/elepal/antenna2calc.php
* Potong kawat tembaga yang sudah disiapkan sesuai dengan ukuran yang didapatkan dari hasil kalkulasi website di atas. Dan solderkan pada N Connector yang telah di siapkan
* Selanjut nya, bungkus PVC paralon dengan dgn aluminium foil pada daerah selain feeder, klo aluminium foil yang ada tanpa perekat, maka untuk merekatkan nya bisa menggunakan double tape
* Lalu pasangkan N connector ke PVC Paralon yang telah dilubangi td
* Pada bagian doff (tutup PVC paralon) yang akan di pasang pada ujung dekat dengan N Connector harus di beri aluminium foil, sedangkan doff yang di pasang pada wajan tidak perlu di beri aluminium foil
* Dan pasangkan doff tersebut ke PVC paralon
* Kemudian, wajan yang telah di bolongi tadi dipasangkan dengan doff yang satu nya lagi, sebelum nya doff tersebut dilubangi sesuai dengan ukuran bautyang sudah di siapkan, dan kencangkan secukup nya.
* Kemudian tinggal pasangkan PVC paralon tadi ke wajan yang sudah di pasang doff.
wajan11.jpgDan Wajan bolic sudah siap untuk digunakan browsing, atau paling tidak untuk wardriving

Membuat Antena USB Wajan Bolic
versi II

Dimasa sekarang kita sudah tau jaringan tanpa kabel yaitu Wireless, jaringan ini sudah di legalkan oleh pemerintah pada tahun 2005.. dan sekarang untuk akses jaringan ini kita memerlukan perangkat keras berupa Akses point, WLAN, dan juga USB wi-fi yang bekerja pada frekwensi 2,4 Ghz.. dan apabila kos-kosan kita dekat area hotspot kita hanya memerlukan salah satu perangkat keras diatas, kl kos-kosan kita jauh gimana yah??,, sekarang kita membahas tentang cara membuat antena wajan bolic yang sekarang lagi naik daun. Antena wajan bolic bertujuan untuk memperhemat dana dari pada membeli antena grid atau yagi yang mahal itu, tapi bisa juga sih antena wajan bolic dibuat untuk mecrack keamanan ISP.kekeke langsung saja kita ke topik permasalahan yaitu :

- persiapan : Penggaris, Solder, Bor, gergaji

- bahan : USB Wi-fi, Wajan, Pipa 3 dim, Dop 3 dim 2 pasang, Alumunium Foil, Mur dan Baut, Double tape, Lakban, kabel UTP 15 m, Kabel USB

sekarang kita mulai pembuatannya,

pertama-tama wajan kita ukur panjang diameternya, setelah itu ukur kedalaman wajan.. kemudian kita hitung untuk mengetahui batas feeder pada pipa

Rumus untuk feeder :f = D^2 / (16*d)

setelah kita mengetahui batas feeder pada pipa kita memulai melubangi wajan dengan Bor untuk menempelkan Dop pipa nantinya dengan baut dan mur, pada pipanya kita lubangi yang dimana nantinya kita memasang USB wi-fi nya, untuk rumus melubangi pipa dan tinggi USB Wifi dapat dilihat disini

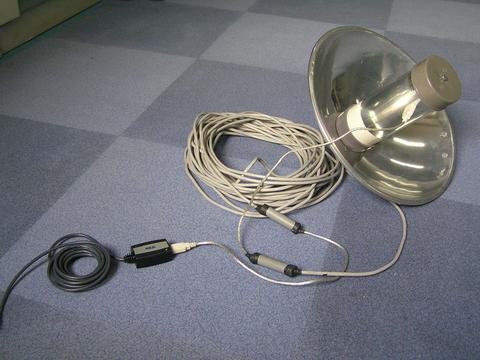

setelah kita sudah mengikuti langkah-langkah tersebut maka kita mulai memasang Alumunium Foil pada Pipa dengan ketentuan batas feeder bebas alumunium foil.. dan jangan lupa dop satunya dikasih alumunium foil juga pada dasarnya, nah setelah selesai pemasangan alumunium foil maka kita lanjutkan dengan pemasangan pipa ke wajan setelah itu langkah terakhir pada kabel UTP kita modifikasi dengan kabel USB, untuk modifikasi kabel dapat dilihat pada gambar.
 kabel USB

Modifikasi
dan.....
tara......
 selesai di modif ..

tinggal pasang dech!!
